DN и Ду: в чем разница номинального и условного диаметра трубы
Инженерные системы пронизывают все сферы нашей жизни: от водоснабжения до промышленных комплексов. Поэтому правильный выбор комплектующих становится залогом безопасности и эффективности.
Инженерные системы пронизывают все сферы нашей жизни: от водоснабжения до промышленных комплексов. Поэтому правильный выбор комплектующих становится залогом безопасности и эффективности. Особенно важно это при работе с трубопроводами, где малейшая ошибка может привести к серьезным последствиям.
В процессе разработки, приобретения и установки трубопроводных систем нередко появляются вопросы, касающиеся различных обозначений диаметра труб, а именно DN и условного прохода. Рассмотрим, что такое ДУ и DN, чтобы вы могли уверенно ориентироваться в мире трубных соединений и стандартов.
Что означают обозначения DN и Ду
Для описания характеристик внутреннего пространства трубы, то есть области, определяемой ее внутренним диаметром и служащей для транспортировки рабочей среды (газа или жидкости), ключевое значение имеют параметры DN и Ду. Корректное понимание этих обозначений критически важно для безошибочного подбора труб и составляющих трубопроводных систем.
-

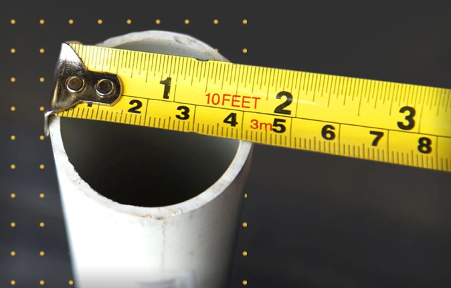

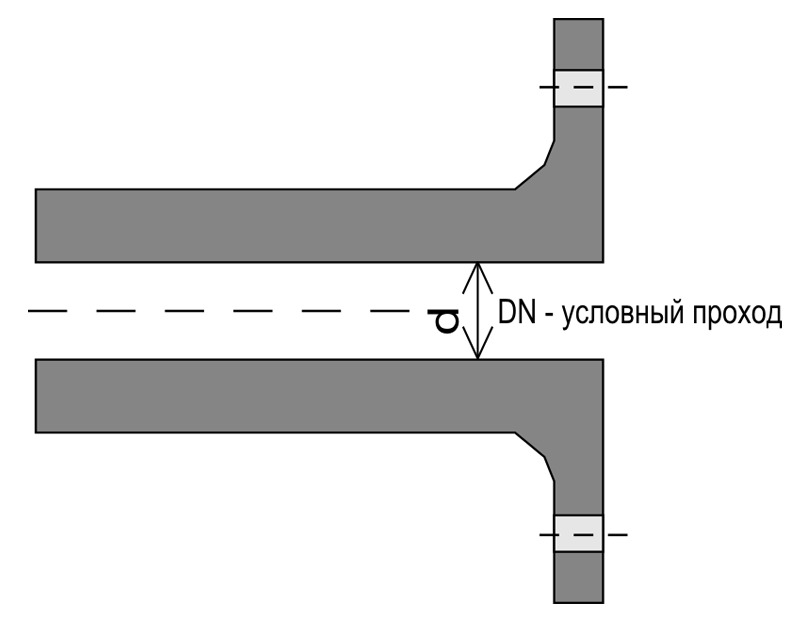

Номинальный диаметр (DN) – это условное обозначение, используемое в международных нормах (DIN, EN), чтобы привести к единообразию габариты устройств и деталей трубопроводов. Номинальный диаметр трубопровода – это округленный показатель внутреннего диаметра труб, указываемый в миллиметрах. Нередко, хотя и не всегда, величина DN приблизительно соответствует реальному внутреннему диаметру трубы.
-

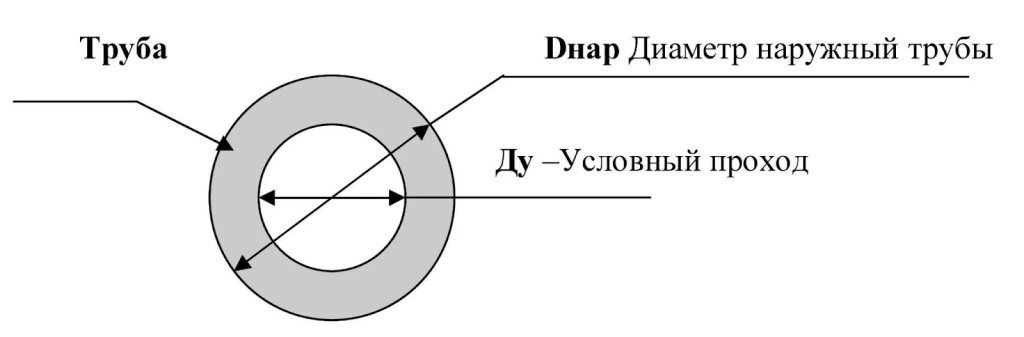

Условный проход (Ду) – обозначение внутреннего диаметра, принятое в российских стандартах (ГОСТ), определяющее размер отверстия трубы. Подобно DN, Ду – это аппроксимированное значение, близкое к внутреннему диаметру трубы, выраженному в миллиметрах.
Важно понимать, что ни DN, ни Ду не отражают с абсолютной точностью внутренний диаметр. Эти параметры представляют собой унифицированные обозначения, служащие для упрощения выбора соединительных элементов, арматуры и устройств в трубопроводных сетях. Они указывают на ближайшее типовое значение, которое может не совпадать с реальным проходным диаметром трубы.
История появления терминов
Возникновение понятий номинального и условного диаметров обусловлено эволюцией технологий изготовления труб различных типов. На ранних этапах, когда стенки труб не отличались большой толщиной и были примерно одинаковы, реальный внутренний диаметр трубы в достаточной мере соответствовал ее пропускной способности.
По мере разработки более прочных труб из разнообразных материалов, сформировалась потребность в стандартизированной системе. Это дало возможность точно устанавливать соответствие между компонентами трубопроводов, независимо от их фактического внутреннего диаметра.
В результате были приняты условный проход и номинальный диаметр в качестве общепринятых обозначений. Это позволило упростить процессы выбора и установки оборудования. Данная стандартизация гарантирует взаимозаменяемость компонентов трубопроводных систем, независимо от их производства и изготовителя.
Размеры DN и Ду: что важно знать
При выборе размера труб важно помнить, что маркировки DN и Ду указывают на внутренний проход, но не всегда точно отражают его фактический размер. Подлинный внутренний диаметр трубы зависит от ее конструкции, материала изготовления, толщины стенок и применяемых стандартов. Разница между заявленным и настоящим внутренним диаметром особенно заметна у труб с усиленными стенками.
Данные характеристики играют роль при анализе эффективности трубопроводных сетей, а также при подборе фитингов и контрольно-измерительной аппаратуры. Необходимо учитывать, что соответствие между условным проходом и номинальным размером может отличаться в зависимости от типа материала трубы (например, сталь, полимерные материалы или сплавы меди).
При проектировании трубопроводных магистралей важно учитывать параметры рабочего давления и температуры перемещаемой среды. Повышение этих значений приводит к необходимости применения более прочных и долговечных элементов трубопровода. Знание номинальных диаметров (DN и Ду) позволяет вычислить пропускную способность сети.
Технические характеристики и стандарты
Для гарантированной прочности и продолжительного срока службы трубопроводных сетей крайне важны технические параметры и нормативные требования, определяющие изготовление и подбор труб. При выборе труб необходимо учитывать ключевые характеристики, такие как:
-
материал изготовления: возможные варианты включают сталь, чугун, медь, а также полимерные материалы (например, полипропилен или полиэтилен).
-
толщина стенки: этот параметр напрямую влияет на прочность трубы, ее устойчивость к давлению и способность противостоять механическим воздействиям.
-
тип соединения: сварка, резьба, фланцы, пресс-фитинги;
-
рабочее давление: давление, которое труба может выдерживать в условиях эксплуатации;
-
температура рабочей среды: температура (плюсовая и минусовая), при которой труба сохраняет свои характеристики;
-
устойчивость к коррозии: важно для трубопроводов, работающих в агрессивных средах.
Стандарты определяют требования к качеству материалов, геометрические размеры, механические свойства, способы изготовления и обработки труб. Соблюдение стандартов гарантирует, что трубы будут соответствовать заявленным характеристикам и обеспечат безопасную и долговременную эксплуатацию трубопровода.
Основные ГОСТы и международные нормы
В России и странах СНГ основные нормативные документы, определяющие требования к трубным изделиям, — это ГОСТы. Среди наиболее распространенных следует отметить:
-
ГОСТ 3262-75;
-
ГОСТ 10704-91;
-
ГОСТ 8734-75;
-
ГОСТ 8732-78.
Международные стандарты, такие как DIN (Deutsches Institut für Normung) и EN (European Norm), также используются в стране. Некоторые из них:
-
DIN EN 10255: Стальные трубы, пригодные для сварки и нарезания резьбы;
-
DIN EN 10217: Сварные стальные трубы для работы под давлением;
-
EN 10219: Холодноформованные сварные полые профили из нелегированных и мелкозернистых сталей.
Для гарантии качественной и бесперебойной работы трубопроводных систем важно владеть нормативной документацией и применять её на практике. Стандарты предоставляют информацию о предельно допустимых отклонениях в габаритах, показателях прочности, химическом составе используемых материалов и процедурах тестирования. При проведении монтажных работ требуется применение измерительных приборов для сопоставления фактических параметров с регламентированными в государственных стандартах.
Соответствие диаметров для разных типов труб
В силу различий в технологиях изготовления, используемых материалов и особых запросов к свойствам, сопоставление между номинальным диаметром (DN) и условным проходом (Ду) может существенно варьироваться для разных типов труб. Например, значения DN и Ду не будут совпадать для стальных водопроводных труб, электросварных и полимерных изделий.

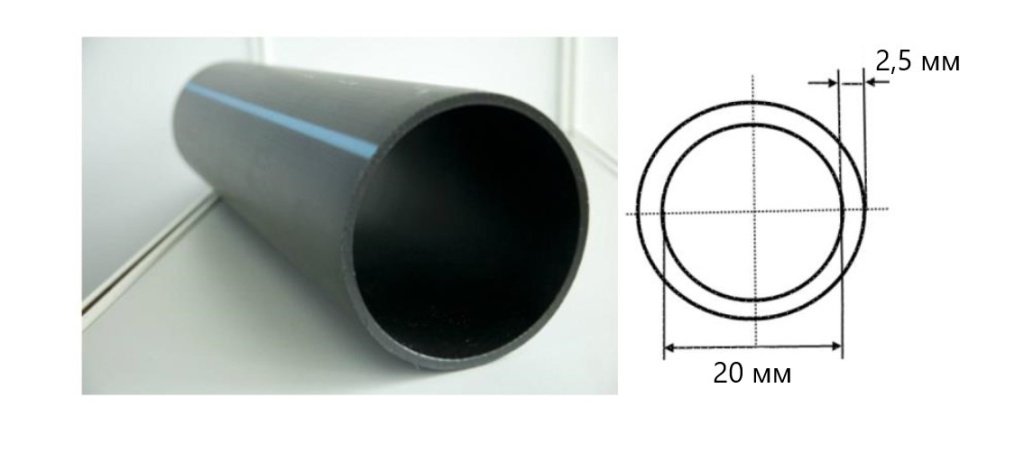

Различия в толщине стенок труб разных видов могут быть значительными. К примеру, полимерные трубы, как правило, имеют более тонкие стенки по сравнению со стальными, что, в свою очередь, сказывается на пропорциях между внутренним и внешним диаметрами.
При подборе труб следует руководствоваться таблицами совместимости от производителей, учитывая материал изготовления, назначение трубопроводной сети, а также значения рабочего давления и температуры перекачиваемой среды. Необходимо тщательно изучать маркировку труб на предмет соответствия действующим стандартам и спецификациям проекта. В инженерных сетях сложной конфигурации часто требуется расчет гидравлических сопротивлений, основываясь на фактических параметрах внутреннего сечения труб.
Сравнительные таблицы и примеры
Для наглядности приведем таблицу диаметров труб, демонстрирующую примерное соответствие Ду и DN наружному диаметру.
|
Номинальный диаметр (Ду, DN) |
Диаметр в дюймах (включая диаметр резьбы G") |
Наружный диаметр трубы D (мм) DIN / EN |
Водогазопроводная труба (мм) |
Электросварная, бесшовная труба (мм) |
Полимерная труба (мм) |
|
10 |
3/8" |
17,2 |
17 |
16 |
16 |
|
15 |
1/2" |
21,3 |
21,3 |
20 |
20 |
|
20 |
3/4" |
26,9 |
26,8 |
26 |
25 |
|
25 |
1" |
33,7 |
33,5 |
32 |
32 |
|
32 |
1 1/4" |
42,4 |
42,3 |
42 |
40 |
|
40 |
1 1/2" |
48,3 |
48 |
45 |
50 |
|
50 |
2" |
60,3 |
60 |
57 |
63 |
|
65 |
2 1/2" |
76,1 |
75,5 |
76 |
75 |
|
80 |
3" |
88,9 |
88,5 |
89 |
90 |
|
90 |
3 1/2" |
101,6 |
101,3 |
102 |
110 |
|
100 |
4" |
114,3 |
114 |
108 |
125 |
|
125 |
5" |
139,7 |
140 |
133 |
140 |
|
150 |
6" |
168,3 |
165 |
159 |
160 |
|
160 |
6 1/2" |
177,8 |
- |
180 |
180 |
|
200 |
8" |
219,1 |
- |
219 |
225 |
|
225 |
9" |
244,5 |
- |
245 |
250 |
|
250 |
10" |
273 |
- |
273 |
280 |
|
300 |
12" |
323,9 |
- |
325 |
315 |
|
400 |
16" |
406,4 |
- |
426 |
400 |
|
500 |
20" |
508 |
- |
530 |
500 |
|
600 |
24" |
609,6 |
- |
630 |
630 |
|
800 |
32" |
812,8 |
- |
820 |
800 |
|
1000 |
40" |
1016 |
- |
1020 |
1000 |
|
1200 |
48" |
1219,2 |
- |
1220 |
1200 |
Важно помнить, что данные в этой таблице являются ориентировочными. Для точного подбора необходимо использовать каталоги производителей и стандартные таблицы соответствия.
Возьмем ситуацию: требуется подобрать трубу с номинальным диаметром Ду 25 для отопительной системы. В соответствии с табличными данными, самое близкое значение DN – 25. Однако, выбирая трубу для горячего отопления, важно принимать во внимание температуру теплоносителя и рабочее давление. Следовательно, предпочтение следует отдать трубам, выполненным из материалов, способных выдерживать высокие температуры и давление.
Где приобрести трубы с гарантированным соответствием стандартам
Приобретение труб у проверенных поставщиков – гарантия качества и соответствия продукции стандартам. При выборе компании следует обращать внимание на наличие сертификатов качества, репутацию компании и отзывы клиентов. Ответственный поставщик обеспечивает не только качество продукции, но и проводит необходимые консультации и оказывает техническую поддержку.
Металл ДК реализует широкий спектр трубной продукции, произведенной согласно российским и мировым нормативам. В ассортименте вы найдете цельнотянутые, сварные, ВГП трубы из стали, а также полимерные трубы для систем водоснабжения, обогрева и отвода стоков. Дополнительно предлагаются фланцы, соединительные элементы и иные комплектующие для создания долговечных трубопроводных сетей.
Практическое применение
Понимание разницы между DN и Ду имеет значение при монтаже, ремонте и эксплуатации трубопроводных систем. Часто возникают ситуации, когда необходимо использовать трубы, фитинги и арматуру, произведенные по разным стандартам (например, российским и европейским). В этом случае необходимо правильно сопоставить размеры DN и Ду, чтобы избежать ошибок при соединении элементов трубопровода.
Если допустить ошибку в выборе диаметра, это может привести к снижению пропускной способности системы, увеличению гидравлического сопротивления, повышению энергозатрат и даже к аварийной ситуации. Поэтому при работе с трубопроводами необходимо проверять размеры и характеристики всех элементов, а также использовать проверенные таблицы соответствия.
Итог: как правильно ориентироваться в обозначениях DN и Ду при выборе трубы
В заключение, стоит подчеркнуть, что понимание разницы между DN и Ду – это навык для специалистов, работающих с трубопроводными системами. Знать и учитывать разные обозначения диаметров необходимо для обеспечения совместимости элементов, правильного расчета пропускной способности и надежной эксплуатации трубопровода.
При выборе трубы следует учитывать материал, стандарты, рабочее давление, температуру рабочей среды и назначение трубопровода. При необходимости использовать таблицы соответствия и консультироваться со специалистами.
