Двутавровые балки Б и Ш: отличия, свойства и сферы использования
Двутавр является одним из элементов в строительстве и машиностроении. Этот сортовой прокат, благодаря форме и характеристикам, обеспечивает высокую прочность и устойчивость конструкций.
Двутавр является одним из элементов в строительстве и машиностроении. Этот сортовой прокат, благодаря форме и характеристикам, обеспечивает высокую прочность и устойчивость конструкций.
Двутавровая балка способна выдерживать значительные нагрузки на изгиб, что делает ее незаменимой при создании несущих элементов в зданиях, мостах, и промышленных сооружениях. Рассмотрим, чем отличается балка от двутавра, отличия нормального типа (Б) от широкополочного (Ш), изучим их свойства, особенности маркировки и обозначений, а также рассмотрим сферы применения.
Основные конструктивные отличия профилей

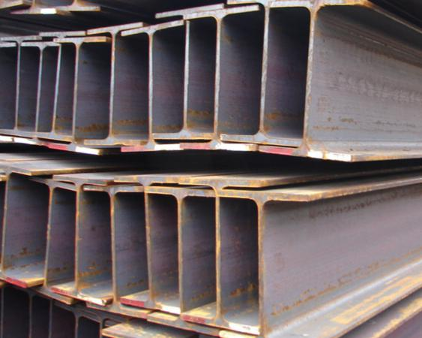

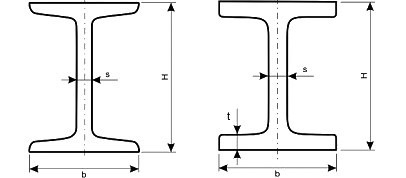

Основное различие между нормальными и широкополочными двутаврами заключается в соотношении размеров полок и стенки профиля. Нормальный двутавр, в обозначение двутавра которого входит буква «Б», имеет узкие полки. В то время как двутавр широкополочный, маркируемый буквой «Ш», отличается большей шириной полок. Эта конструктивная особенность напрямую влияет на эксплуатационные характеристики и области применения.
Широкие полки обеспечивают большую устойчивость к изгибу и позволяют широкополочным двутаврам выдерживать высокие нагрузки. Нормальные двутавры, напротив, лучше подходят для конструкций, где основная нагрузка направлена вертикально, и важна устойчивость к местной потере устойчивости стенок. Таким образом, выбор между этими двумя профилями двутавров зависит от конкретных условий эксплуатации и требований к конструкции.
Особенности маркировки и обозначений
Маркировка двутавра содержит информацию о его типе, размерах и марке стали.
-
Обозначение двутавра начинается с указания типа профиля (Б или Ш)
-
Далее следует число, обозначающее высоту профиля в сантиметрах. Например, 20Б1 – это нормальный двутавр высотой 20 см, а 30Ш1 – широкополочный двутавр высотой 30 см.
-
Дополнительная цифра указывает номер профиля в сортаменте, определяющий его геометрические параметры и вес.
Важно обращать внимание на маркировку, чтобы правильно подобрать профиль для конкретных задач.
Кроме того, в маркировке может быть указана марка стали, из которой изготовлен двутавр. Например, ст3 – распространенная конструкционная сталь, используемая для производства горячекатаных двутавров. Для ответственных конструкций могут использоваться стали повышенной прочности, такие как 09г2с. Знание маркировки позволяет правильно оценить эксплуатационные характеристики двутавра и выбрать подходящий материал для конкретных условий.
Эксплуатационные характеристики балок
Эксплуатационные характеристики балок зависят от нескольких факторов:
-
материал изготовления;
-
геометрические параметры;
-
условия эксплуатации.
Двутавровые балки обладают повышенной прочностью на изгиб, устойчивостью к сжатию и кручению.
Выбор конкретного типа двутавра зависит от действующих нагрузок, пролета конструкции и требований к деформациям. Широкополочный двутавр, благодаря широким полкам, демонстрирует повышенную устойчивость к боковому изгибу и используется в конструкциях с большими пролетами и значительными нагрузками.
На прочность балки также влияет толщина её элементов – стенок и полок. Чем больше толщина, тем выше несущая способность двутавра. Важно учитывать условия эксплуатации: при воздействии агрессивных сред рекомендуется использовать нержавеющий двутавр или применять специальные защитные покрытия для предотвращения коррозии.
Экономические аспекты применения
При выборе между нормальным и широкополочным двутавром важно учитывать экономические аспекты. Цена зависит от марки стали, размеров профиля и объема закупки.
Широкополочные двутавры дороже нормальных из-за большего расхода металла при их производстве. Однако, использование таких балок может позволить уменьшить количество опор и снизить общую стоимость конструкции за счет увеличения пролетов.
Также следует учитывать затраты на монтаж и обслуживание. Например, использование легких нормальных двутавров может снизить затраты на подъемное оборудование и рабочую силу. Важно провести тщательный расчет и сравнить различные варианты, чтобы выбрать экономически эффективное решение.
Технические характеристики и размерный ряд
Технические характеристики двутавров регламентируются ГОСТ 26020-2016 и другими нормативными документами. Размеры двутавров варьируются в следующем диапазоне.
-
Высота профиля может составлять от 100 до 1000 мм и более.
-
Толщина полок и стенки также может быть различной, в зависимости от требуемой несущей способности.

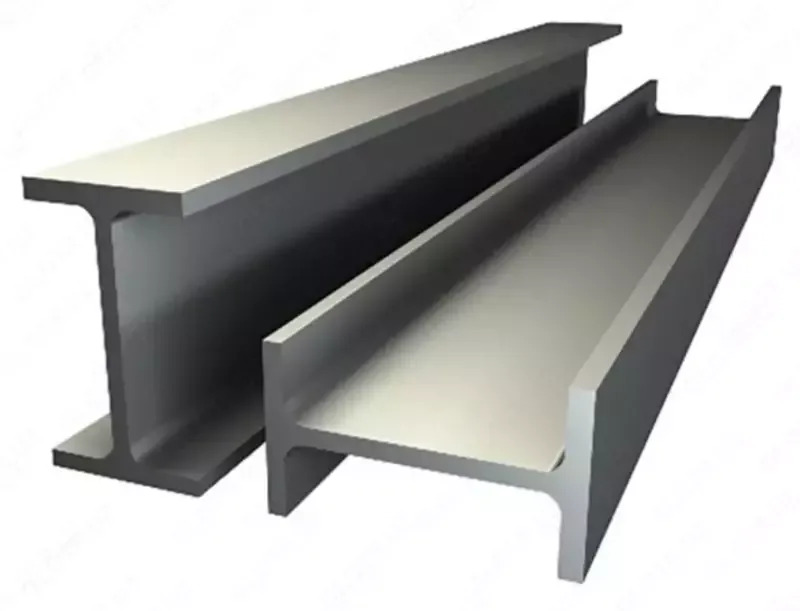

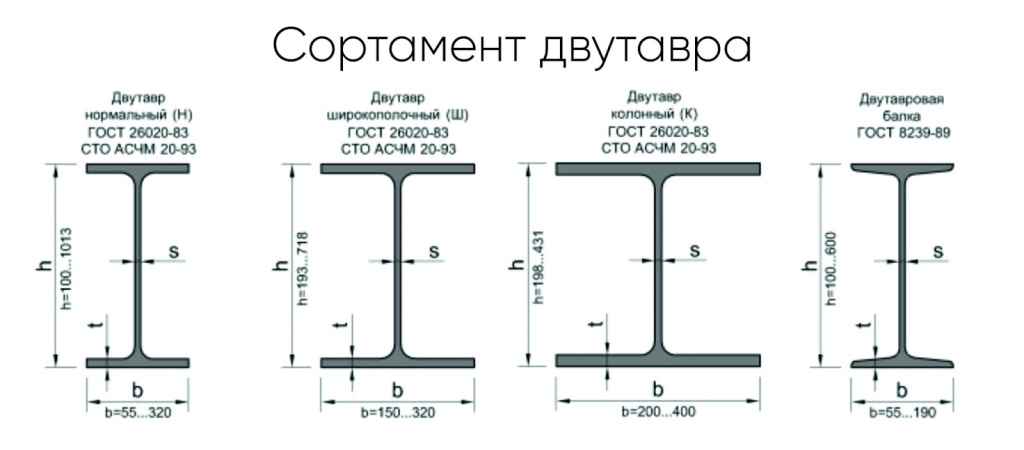

Сортамент двутавров включает различные типы профилей, такие как 20ш1, 30ш1, 35ш1, 40ш1, 50ш1, 60ш1, 70ш1, а также нормальные двутавры. Эта широкая номенклатура позволяет подобрать профиль для конкретных условий эксплуатации.
Нормальный двутавр: основные параметры
Нормальный двутавр, обозначаемый литерой «I» (в зарубежной классификации), является одним из наиболее распространённых видов стального профиля в строительстве и машиностроении. Его характерной особенностью является форма поперечного сечения, напоминающая букву «I», с двумя горизонтальными полками и вертикальной стенкой, соединяющей их. Эта конструкция обеспечивает высокую прочность на изгиб при относительно небольшом весе, что делает нормальный двутавр идеальным выбором для балок, колонн и других несущих элементов.
Основные параметры нормального двутавра включают в себя:
-
высоту «h» (расстояние между внешними краями полок);
-
ширину полки «b»;
-
толщину полки «tf»;
-
толщину стенки «tw».
Эти параметры определяют геометрические характеристики сечения, такие как площадь сечения «A», момент инерции «Ix» и «Iy» (относительно осей X и Y соответственно), а также момент сопротивления «Wx» и «Wy». Выбор конкретного типоразмера нормального двутавра зависит от требуемой несущей способности элемента и предполагаемых нагрузок.

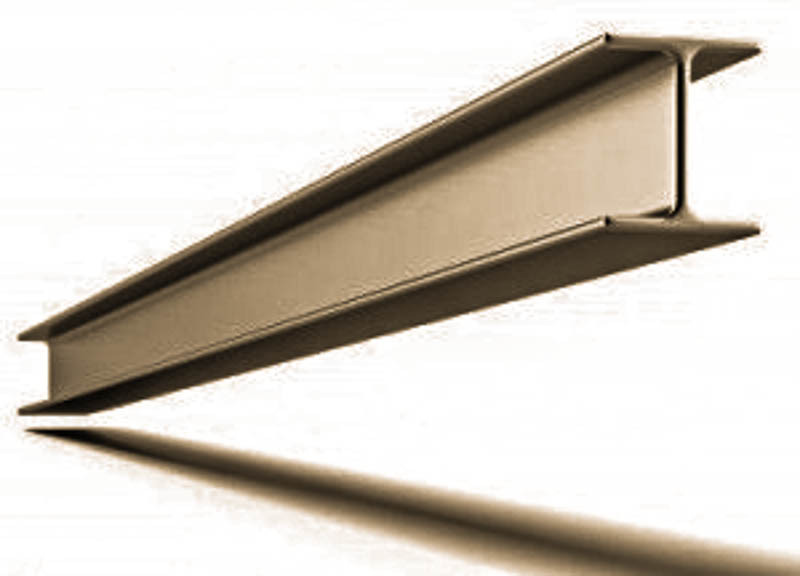

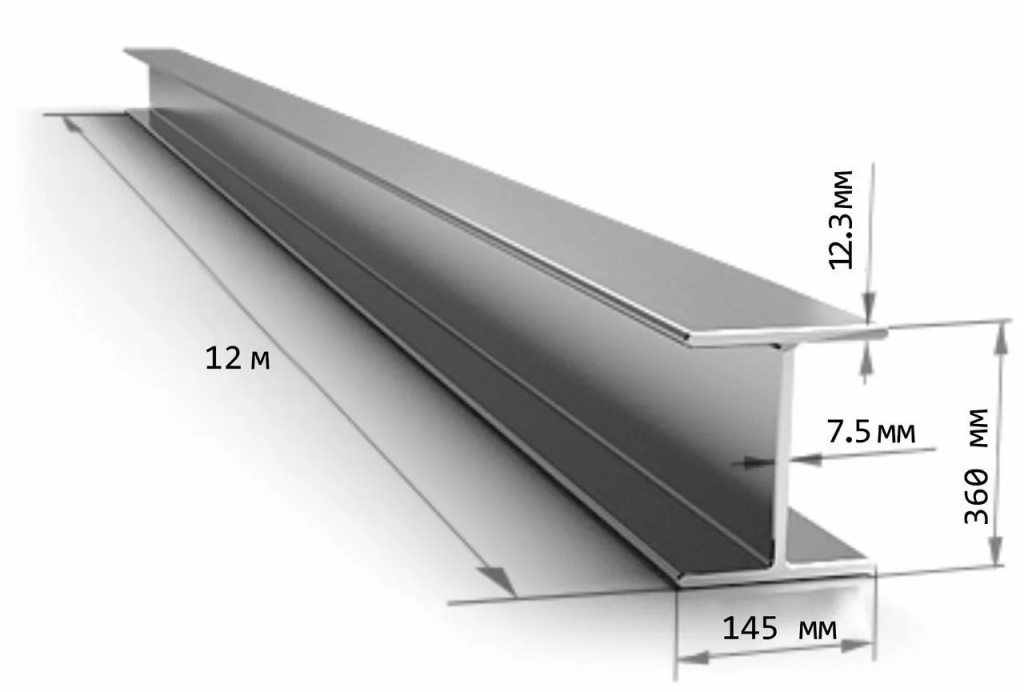

При определении размеров нормального двутавра руководствуются сортаментом, где указаны стандартные значения для каждого номера профиля. К примеру, двутавр 20 имеет высоту (h) 200 мм, ширина полки (b) может варьироваться в зависимости от серии профиля (обычно около 100 мм), а толщина полки (tf) и стенки (tw) – в пределах 8-12 мм и 5-7 мм соответственно.
Двутавр 40, соответственно, имеет высоту 400 мм, ширина полки – около 150 мм, толщина полки и стенки – в пределах 14-20 мм и 8-10 мм. Точные размеры, а также геометрические характеристики и вес одного метра профиля, всегда следует уточнять в сортаменте выбранного производителя.
Широкополочный двутавр: основные параметры
Широкополочный двутавр, обозначаемый буквой «H» или «W» (в зарубежной классификации), представляет собой разновидность стального профиля, характеризующуюся большей шириной полок по сравнению с нормальными двутаврами той же высоты. Это конструктивное отличие обеспечивает повышенную устойчивость к изгибу в горизонтальной плоскости и кручению, что делает широкополочные двутавры выбором для несущих элементов, подверженных значительным боковым нагрузкам, а также для конструкций, требующих высокой жесткости. Широкополочные двутавры широко применяются в строительстве высотных зданий, мостов, крановых эстакад и других ответственных сооружений.
Основные параметры широкополочного двутавра аналогичны нормальному двутавру и включают в себя высоту «h», ширину полки «b», толщину полки «tf» и толщину стенки «tw». Однако, в отличие от нормальных двутавров, где соотношение ширины полки к высоте обычно составляет около 0.5-0.7, у широкополочных двутавров это соотношение приближается к 1.0 и может даже превышать его. Это приводит к увеличению площади сечения «A», моментов инерции «Ix» и «Iy», а также моментов сопротивления «Wx» и «Wy», что, в свою очередь, повышает несущую способность профиля.
Размеры широкополочных двутавров также стандартизованы и представлены в широком диапазоне сортаментов. Например, широкополочный двутавр HEB 200 имеет высоту (h) 200 мм, ширину полки (b) 200 мм, толщину полки (tf) около 10 мм и толщину стенки (tw) около 9 мм. Более крупный профиль HEB 400 имеет высоту (h) 400 мм, ширину полки (b) 300 мм, толщину полки (tf) около 21 мм и толщину стенки (tw) около 13.5 мм.
Как и в случае с нормальными двутаврами, для получения точных размеров и характеристик конкретного типоразмера следует обращаться к сортаменту соответствующего производителя, учитывая также марку стали и технологию изготовления профиля.
Рекомендации по выбору профиля
При выборе между нормальным и широкополочным двутавром необходимо учитывать следующие факторы.
-
Расчетные нагрузки: для высоких нагрузок и больших пролетов рекомендуется использовать широкополочный двутавр.
-
Условия эксплуатации: в агрессивных средах следует использовать нержавеющие стали или применять защитные покрытия, такие как цинкование или покраска.
-
Экономические соображения: необходимо учитывать цену двутавра и общую стоимость конструкции, а также затраты на монтаж и обслуживание.
-
Требования к деформациям: для минимизации прогибов рекомендуется использовать профили с большим моментом инерции.
Также важно учитывать тип конструкции и ее назначение. Для колонн используют колонные двутавры. Для перекрытий – балки с определенными свойствами жесткости.
Где купить двутавровые балки Б и Ш с гарантией качества
Приобрести качественные двутавровые балки Б и Ш можно у надежных поставщиков металлопроката. Например, компания Металл ДК предлагает ассортимент двутавровых балок различных размеров, марок стали (включая ст3, 09г2с и нержавеющие стали) и соответствующие ГОСТ. Предоставляется гарантия качества продукции, сертификаты соответствия. На сайте можно найти подробную информацию о предлагаемых профилях, их технических характеристиках и ценах.
Области применения в строительстве и производстве
Двутавровые балки нашли применение в различных отраслях.
-
Строительство зданий и сооружений: в качестве несущих элементов перекрытий, колонн, ферм и подкрановых балок, обеспечивая надежность и долговечность конструкций.
-
Мостостроение: в качестве главных балок пролетных строений, выдерживающих значительные нагрузки от транспорта и окружающей среды.
-
Промышленное производство: для создания рам и опор для тяжелого оборудования, обеспечивая устойчивость и безопасность производственных процессов.
-
Машиностроение: в качестве элементов конструкций машин и механизмов, где требуется повышенная прочность и жесткость.
-
Вагоностроение: в качестве элементов каркаса вагонов, обеспечивающих безопасность пассажиров и грузов.
Благодаря универсальности и эксплуатационным характеристикам двутавровая балка является незаменимым элементом современной инфраструктуры. Использование качественных двутавров, соответствующих ГОСТ, позволяет создавать надежные и долговечные конструкции, способные выдерживать суровые условия эксплуатации.
Вывод: какой тип двутавра выбрать для конкретных задач
Выбор между нормальным и широкополочным двутавром зависит от конкретных задач и условий эксплуатации.
-
Если требуется высокая несущая способность и устойчивость к изгибу при больших пролетах, то предпочтительнее использовать широкополочные двутавры.
-
Если же нагрузки невелики и важна экономия стали, то можно выбрать нормальные двутавры.
-
Для конструкций, подверженных воздействию коррозии, рекомендуется использовать нержавеющие двутавры или применять защитные покрытия.
При проектировании и строительстве необходимо учитывать факторы: расчетные нагрузки, условия эксплуатации, экономические соображения и требования к деформациям.
