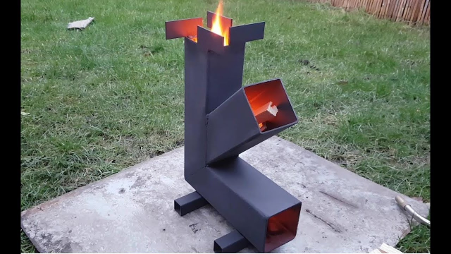

Печь-ракета из профильной трубы: особенности и изготовление
Печь-ракета – это отопительное устройство, которое привлекает внимание простотой конструкции, эффективностью и возможностью использования различных видов топлива.
Печь-ракета – это отопительное устройство, которое привлекает внимание простотой конструкции, эффективностью и возможностью использования различных видов топлива. Она подходит для отопления небольших помещений, приготовления пищи на даче или в походе.
Изготовление печи-ракеты из профильной трубы своими руками – это увлекательный процесс, который позволяет сделать надёжное и экономичное устройство, используя доступные материалы и инструменты. Рассмотрим особенности и этапы изготовления устройства.
Принцип работы и название
Название «печь-ракета» возникло из-за характерного звука, возникающего при работе, похожего на гул ракетного двигателя. Принцип работы печи основан на принципе пиролизного сжигания топлива. В вертикальной камере сгорания дрова сжигаются при повышенной температуре с ограниченным доступом воздуха. Образующиеся при этом пиролизные газы дожигаются во вторичной камере, обеспечивая полное сгорание топлива и высокую теплоотдачу.
Дым, образующийся в результате сгорания дров, поднимается по вертикальной трубе, создавая тягу и обеспечивая эффективное горение. Конструкция печки из профильной трубы организована так, что тепло аккумулируется и используется для нагрева верхней поверхности, которую можно использовать для приготовления пищи или обогрева помещения.
Эффективность и преимущества
Печь-ракета из профильной трубы обладает рядом преимуществ, которые делают её популярной среди тех, кто ищет экономичный и эффективный способ отопления и приготовления пищи.
-
Эффективность. Благодаря полному сгоранию топлива, печь из труб обеспечивает повышенную теплоотдачу и экономичный расход дров.
-
Простота конструкции. Печка имеет простую конструкцию, что облегчает её изготовление своими руками.
-
Универсальность топлива. В печи-ракете можно использовать различные виды топлива, такие как дрова, щепки, опилки, ветки и другие древесные отходы.
-
Мобильность. Небольшие размеры и вес позволяют легко перемещать печь-ракету и использовать её в различных условиях, например, на даче, в походе или в гараже.
-
Экологичность. Благодаря полному сгоранию топлива, выбросы вредных веществ в атмосферу минимальны.
-
Быстрый нагрев. Печь-ракета быстро нагревается и начинает отдавать тепло уже через несколько минут после розжига.
Печка хорошо подойдет для дома, дачи или гаража.
Варианты применения
Печь-ракета из профильной трубы может использоваться в различных целях.
-
Отопление небольших помещений. Печка подходит для отопления дачных домиков, гаражей, теплиц.
-

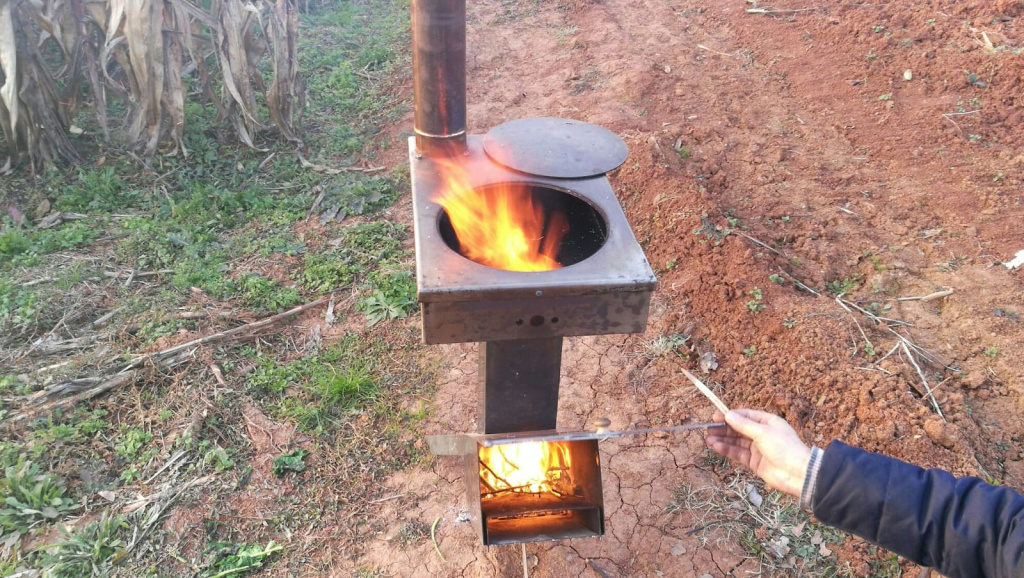

Приготовление пищи. На верхней поверхности печи можно готовить пищу, как на обычной плите. Это особенно удобно на даче или в походе.
-
Нагрев воды. Печь-ракету можно использовать для нагрева воды для бытовых нужд или отопления.
-
Сушка дров. Печь можно использовать для сушки дров, что позволяет быстрее подготовить топливо к использованию.
-
Обогрев теплицы. Для тех, кто занимается выращиванием растений, печь-ракета может решением для поддержания температуры в теплице в холодное время года.
Как сделать своими руками
Изготовление печи-ракеты из профильной трубы своими руками – это выполнимая задача, требующая определенных навыков сварки и знания принципов работы устройства. Рассмотрим этапы этого процесса.
Выбор типа конструкции
Существует несколько вариантов конструкции печи из профильной трубы. Наиболее распространенные из них:
-
прямоточная печь: простая конструкция, состоящая из вертикальной топки, горизонтальной камеры сгорания и дымохода;
-
печь с колпаком: усложненная конструкция, в которой над камерой сгорания установлен колпак, аккумулирующий тепло;
-
печь с теплообменником: конструкция, в которой тепло отходящих газов используется для нагрева воды или воздуха.
Для начинающих рекомендуется выбирать прямоточную конструкцию.

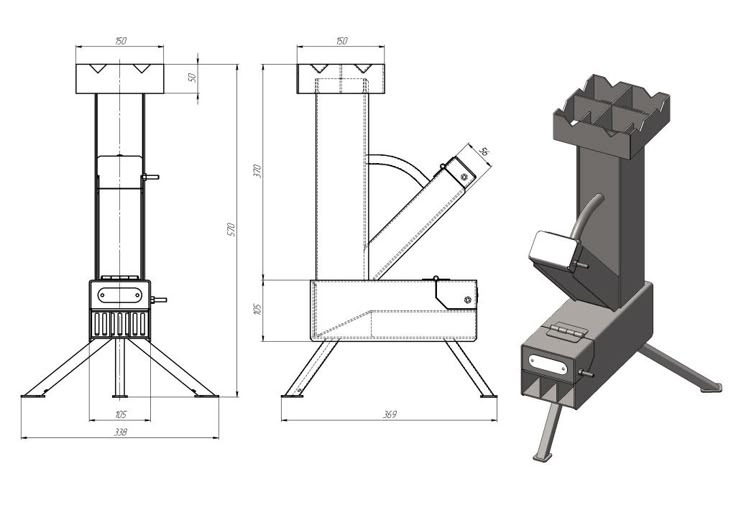

Оптимальный размер трубы и чертёж
Для изготовления печи-ракеты из профильной трубы 100х100, необходимо определиться с размерами деталей и составить чертёж. Вот несколько рекомендаций по выбору размеров.
-
Топка. Рекомендуемая длина топки – 30-40 см. Сечение профильной трубы для топки – 100х100 мм.
-
Камера сгорания. Длина камеры сгорания должна быть в 2-3 раза больше длины топки. Сечение трубы – 100х100 мм.
-
Дымоход. Диаметр дымохода должен быть не меньше диаметра камеры сгорания. Высота дымохода – не менее 3 метров для обеспечения хорошей тяги. Рекомендуется использовать трубу с таким же сечением - 100х100мм.
Чертежи печи-ракеты из профильной трубы можно найти на специализированных сайтах и форумах. Главное – адаптировать их под собственные нужды и размеры имеющихся материалов.

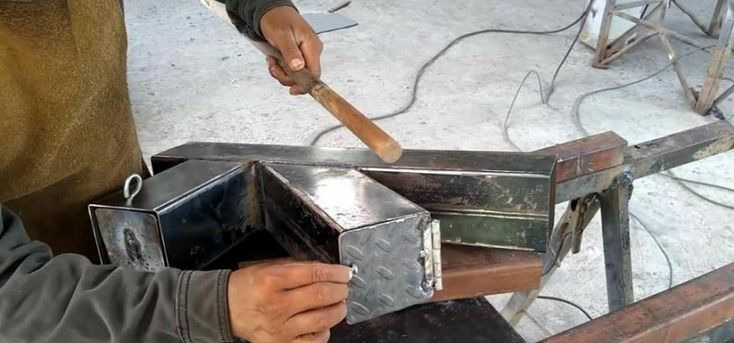

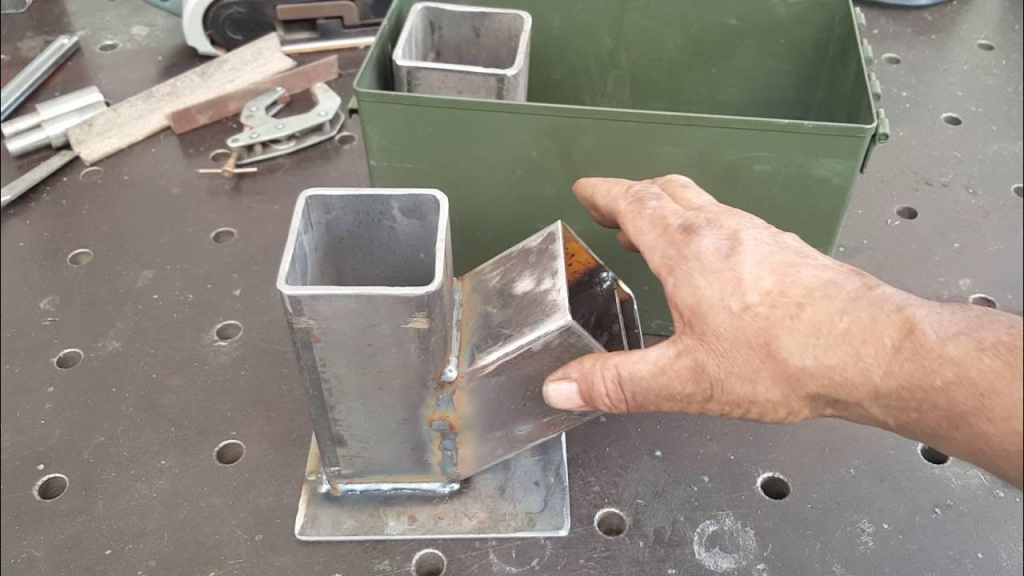

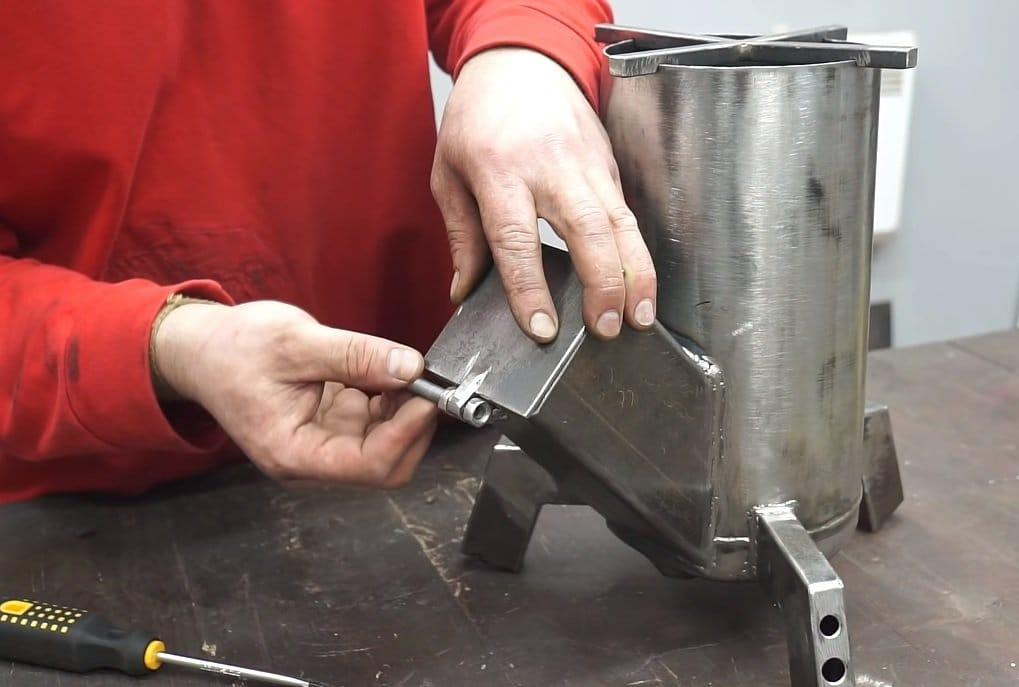

Подготовка и сварка деталей
Перед началом сварки необходимо подготовить детали печи. Отрежьте профильные трубы нужной длины, зачистите места сварки от ржавчины и окалины.
Сборка печи-ракеты из профильной трубы выполняется с использованием сварочного аппарата. Важно обеспечить герметичность сварных швов, чтобы избежать утечки дыма и снижения эффективности печи.
Последовательность сварки следующая.
-
Сварите топку и камеру сгорания.
-
Приварите дымоход к камере сгорания.
-
Установите колосник в топке. Колосник – это решетка, на которую укладываются дрова. Он обеспечивает доступ воздуха к топливу снизу.
-
Приварите ножки к печи для устойчивости.
-
При необходимости установите дверцу на топку.
-
Если вы планируете использовать печь для приготовления пищи, приварите к верхней поверхности печи металлическую пластину.
Обкладка и покраска кожуха
Для повышения теплоотдачи и улучшения внешнего вида печи-ракеты её можно обложить кирпичом или камнем. Обкладка выполняет две функции: аккумулирует тепло и защищает от ожогов. Кирпич можно укладывать на глиняный раствор или использовать термостойкий клей.
После завершения сварочных работ и обкладки печи необходимо покрасить кожух термостойкой краской. Это защитит металл от коррозии и придаст печи эстетичный вид.
При работе с печью-ракетой важно соблюдать правила пожарной безопасности. Установите печь на негорючее основание и убедитесь, что вблизи нет легковоспламеняющихся предметов. Регулярно очищайте дымоход от сажи.
Где помогут с подбором профильной трубы для ракетной печи
Выбор подходящей профильной трубы для изготовления печи-ракеты – этап, от которого зависит надежность и долговечность конструкции. Компания Металл ДК предлагает профильные трубы различных размеров и толщин стенок. Здесь можно получить помощь специалистов, которые помогут подобрать вариант, соответствующий требованиям и чертежам.
В ассортименте компании представлены трубы квадратного и прямоугольного сечения, изготовленные из прочной стали. Можно заказать трубы нужной длины и в необходимом количестве, что позволит сэкономить время и избежать лишних отходов.
Как улучшить конструкцию печи-ракеты
Существует несколько способов улучшить конструкцию печи-ракеты из профильной трубы, чтобы повысить её эффективность и удобство использования.
-
Добавить систему вторичного дожига газов. Это позволит полностью сжигать топливо, снижая выбросы и увеличивая теплоотдачу.
-
Использовать теплообменник для нагрева воды или воздуха. Это позволит использовать печь не только для приготовления пищи, но и для отопления дома.
-
Можно добавить дверцы с поддувалом для регулировки интенсивности горения. Это особенно полезно, если вы хотите использовать печь в разных режимах – например, для быстрого нагрева воды или для поддержания тепла в течение длительного времени.
-
Использование толстой стали позволит увеличить срок службы печи и повысить её устойчивость к температурам.
-
Дымоход должен быть высоким и иметь хорошую тягу, чтобы обеспечить полное сгорание топлива и эффективное удаление дыма.
Итог: как собрать надёжную и экономичную печь-ракету
Создание надёжной и экономичной печи-ракеты – это проект, позволяющий существенно снизить затраты на отопление и приготовление пищи, особенно в условиях ограниченного доступа к традиционным источникам энергии. Печь-ракета, благодаря своей конструкции, обеспечивает практически полное сгорание топлива, минимизируя выбросы и максимизируя теплоотдачу.
Ключ к успеху – в правильном выборе материалов, соблюдении пропорций и тщательной сборке.
-
Начните с выбора подходящей конструкции. Для новичков рекомендуется начать с прямоточной печи, которую относительно легко собрать.
-
Соберите необходимые материалы: металлические бочки разного диаметра (или трубы), строительный кирпич (или шамотный), вермикулит (или перлит), глиняный раствор и теплоизоляционные материалы. Важно уделить внимание выбору материалов, так как от этого напрямую зависит долговечность и безопасность печи. Например, использование шамотного кирпича в топке увеличит срок службы печи.
-
Рассчитайте размеры элементов печи: от топки до дымохода. Несоблюдение пропорций может привести к нестабильной работе и снижению эффективности.
-
Соберите топку, камеру сгорания и стояк, обеспечив герметичность соединений. Важно создать эффективную теплоизоляцию вокруг стояка, чтобы минимизировать потери тепла.
-
Организуйте систему дымоудаления, обеспечивающую хорошую тягу и предотвращающую задымление помещения.
-
Важно помнить о мерах пожарной безопасности и установить печь на негорючее основание, предусмотрев защиту стен от нагрева.
-
После сборки проведите тестовый запуск и убедитесь в правильной работе печи. При необходимости внесите корректировки в конструкцию.
Следуя простым инструкциям и советам, сделать ракетную печь из профильной трубы своими руками не составит большого труда. Эта печка может стать хорошим дополнением для дома или дачи, а также полезным инструментом в гараже.
